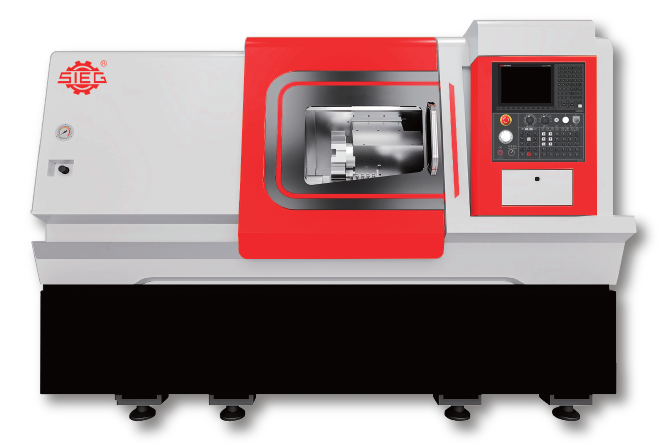

雙主軸車銑復合X80SY-KND
產品特點1．頭尾雙主軸結構2．機座與床身整體鑄造，布局合理，結構剛性好3．Y軸 12工位電動塔式刀庫，換刀快，定位精度高4．12工位電動刀塔在垂直柱架上以90°上下移動5．鉆、銑、攻絲不同的動力刀架，實現車銑復合加工6．X、Z軸上的高精度直線導軌確保了定位精度和移動穩定7．X、Z、Y軸預緊滾珠絲杠，熱變形小，傳動精度高8．數控系統：凱恩帝系統
詳細信息
產品特點
1．頭尾雙主軸結構
2．機座與床身整體鑄造，布局合理，結構剛性好
3．Y軸 12工位電動塔式刀庫，換刀快，定位精度高
4．12工位電動刀塔在垂直柱架上以90°上下移動
5．鉆、銑、攻絲不同的動力刀架，實現車銑復合加工
6．X、Z軸上的高精度直線導軌確保了定位精度和移動穩定
7．X、Z、Y軸預緊滾珠絲杠，熱變形小，傳動精度高
8．數控系統：凱恩帝系統
規格參數
床身上最大回轉直徑 | 600mm |
滑板上最大回轉直徑 | 300mm |
最大切削直徑 | 300mm |
最大車削長度 | 450mm |
主軸通孔直徑 | 66mm |
主軸電機功率 | 1190W |
副主軸電機功率 | 1190W |
主軸轉速 | 4300 r/min |
副主軸轉速 | 4000 r/min |
主軸類型 | A2-8 |
副主軸類型 | A2-6 |
X軸行程 | 210mm |
Z軸行程 | 450mm |
Y軸行程 | ±45mm |
快速移動速度 | 20m/min |
刀塔形式 | 12 工位動力刀塔帶冷卻 |
刀具尺寸 | 25×25mm |
鏜刀尺寸 | ?40mm |
外形尺寸 | 2900*1930*2000mm |
凈重 | 7000 kg |
