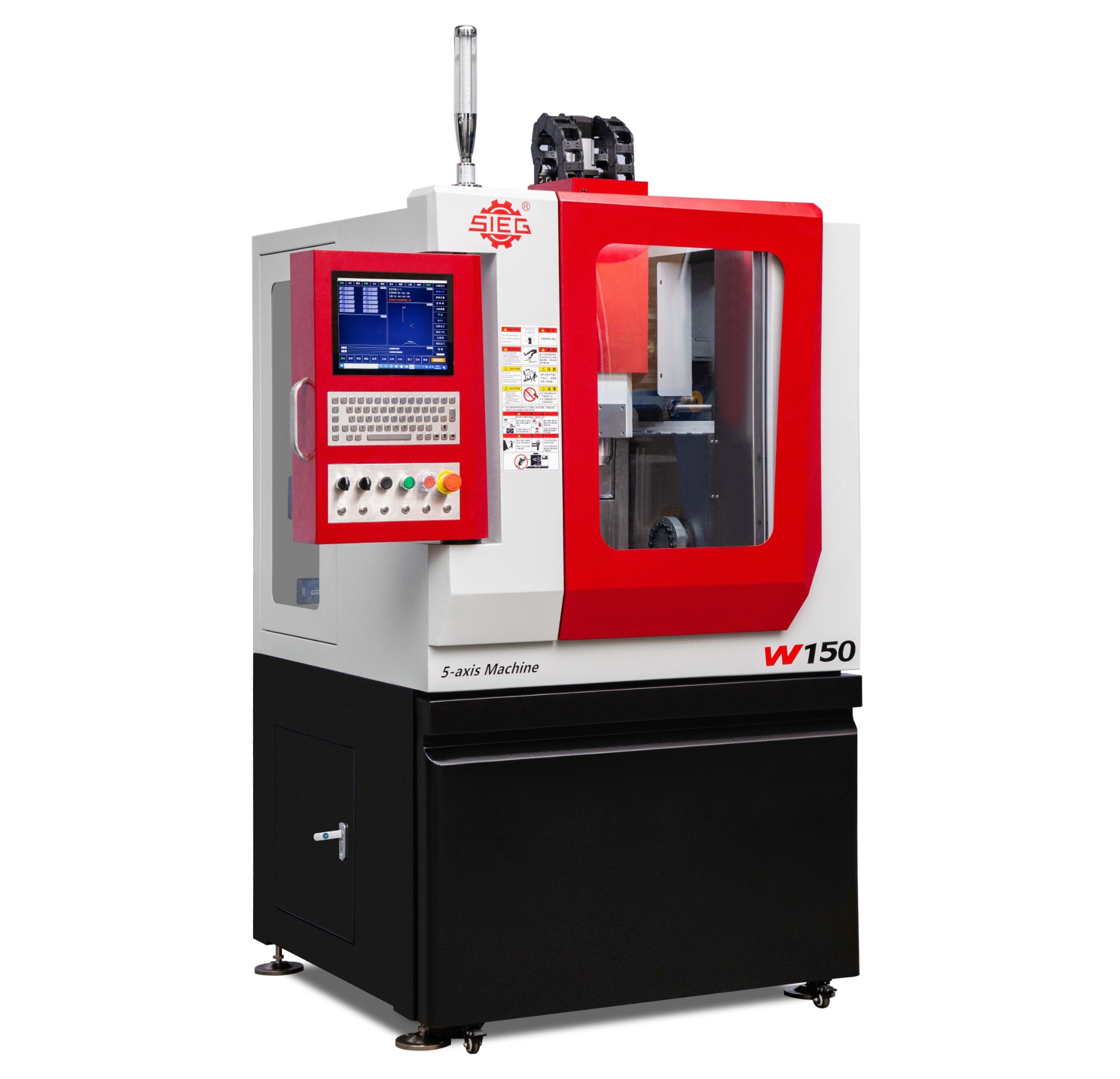

W150五軸加工中心
（價格為華中數控系統）西馬特W150五軸加工中心是一種小型、教育經濟型五軸機床。采用龍門動梁式設計，搖籃式AC轉臺，帶RTCP刀尖跟隨功能，是一款真正的五軸五聯動數控加工中心，而非3+2式的假五軸。
詳細信息
一、產品信息
西馬特W150五軸加工中心是一種小型、教育經濟型五軸機床。采用龍門動梁式設計，搖籃式AC轉臺，帶RTCP刀尖跟隨功能，是一款真正的五軸五聯動數控加工中心，而非3+2式的假五軸。機床可選裝廣州數控、華中數控、臺灣新代、西馬特SIEG等五軸數控系統做為人機對話窗口來對機床進行操作的模式。能加工黑色金屬不銹鋼、45號鋼，有色金屬銅、鋁及塑料和木頭等不同材質工件；可進行各種復雜零件的加工。
西馬特W150五軸加工中心搭配USW5虛擬機床，虛擬機床內建模與真實五軸加工中心完全一致的仿真模型，可在虛擬機床上完成五軸的仿真編程、工件裝夾、坐標設定、仿真加工、程序編譯等一系列操作。仿真完成的程序，可直接發送到真實五軸加工中心上進行真實加工。大大提高設備操作的安全性。是五軸加工真正成為學生敢動手，愿上手的教學實踐。可顯著提升教學效果。

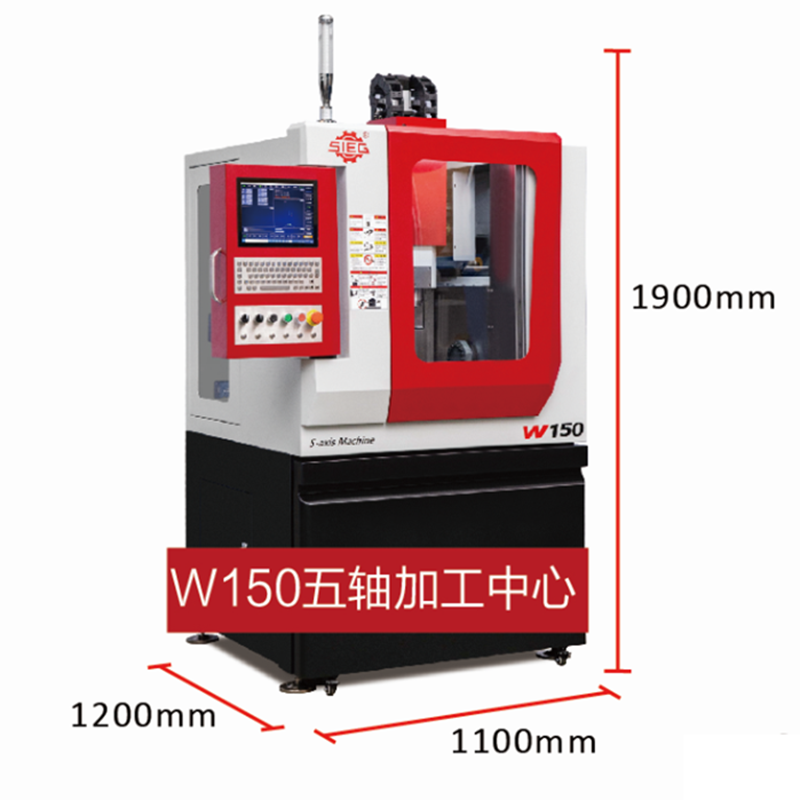

W150五軸加工中心
二、結構特點

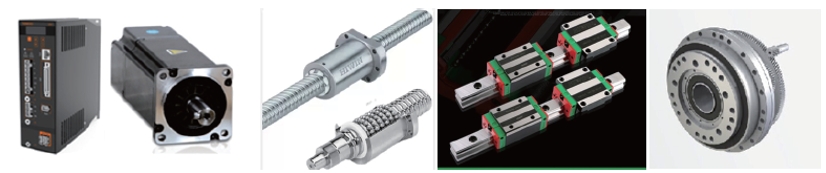

高精度總線伺服系統 30000轉高轉速主軸 臺灣絲桿、導軌 進口諧波減速器
搖籃動梁式結構，剛性好、精度好。
相同加工行程下機床的外形尺寸小、能耗低
真5軸機床，系統帶RTCP功能。
主軸轉速高， 30000r/min。
適用于中小零件高精度和復雜零件加工。
機床配套有數字孿生模型仿真軟件，解決了5軸機床操作難度大，和實際加工危險系數高等難題。

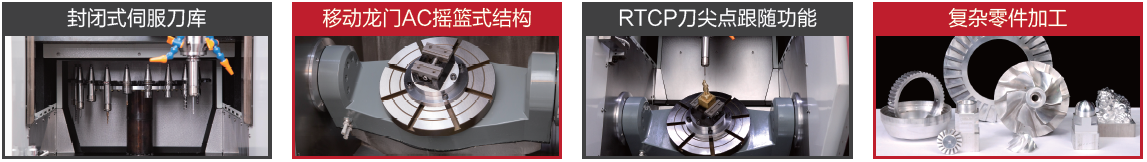

復雜零件加工
三、五軸系統
可選擇西馬特SIEG、臺灣新代、華中數控、廣州數控五軸數控系統。
四、隨機附件
機床隨機附件表 | |||
序號 | 名稱 | 規格 | 數量 |
1 | 自定心虎鉗 | 1 | |
2 | 內六角扳手 | 3、4、5、6、8、10mm | 1 |
3 | 基準刀柄+基準刀 | ISO20 | 1 |
4 | 加工刀柄 | ISO20 | 4 |
5 | 拉釘 | 4 | |
6 | 彈簧夾頭 | ER16（4、6、8、10mm） | 4 |
7 | 加工刀具 | φ4、6、8、10mm | 4 |
8 | T型螺母 | 4 | |
9 | 刀柄扳手 | 2 | |
10 | 手脈 | 1 | |
11 | 冷卻水箱 | 1 | |
12 | 氣槍 | 1 | |
13 | 對刀儀 | 1 | |
14 | 使用說明書 | 1 | |
規格參數
| 類別 | 項目 | 參數 | 單位 |
| 工作臺 | 工作臺尺寸 | 180 | mm |
| 最大載重 | 20 | kg | |
| 加工范圍 | X軸行程 | 225 | mm |
| Y軸行程 | 350 | mm | |
| Z軸行程 | 205 | mm | |
| A軸擺動角度 | -110°+90° | ° | |
| C軸擺動角度 | 360 | ° | |
| 快速移動速度 | X/Y/Z軸 | 6 | m/min |
| A軸擺動速度 | 27 | rpm | |
| C軸擺動速度 | 27 | rpm | |
| 主軸 | 主軸錐孔 | ISO20 | |
| 主軸轉速 | 24000 | r/min | |
| 主軸功率 | 2.2 | KW | |
| 刀庫 | 刀庫容量 | 12 | 把 |
| 最大刀具長度 | 120 | mm | |
| 精度 | X/Y/Z 軸定位精度 | 0.01 | mm |
| A/C軸定位精度 | 40 | 角秒 | |
| X/Y/Z 軸重復定位精度 | 0.008 | mm | |
| A/C軸重復定位精度 | 20 | 角秒 | |
| 其它 | 機床重量 | 950 | kg |
| 機床總功率 | 6 | KVA | |
| 機床外形尺寸 | 1200×1200×2300 | mm |
